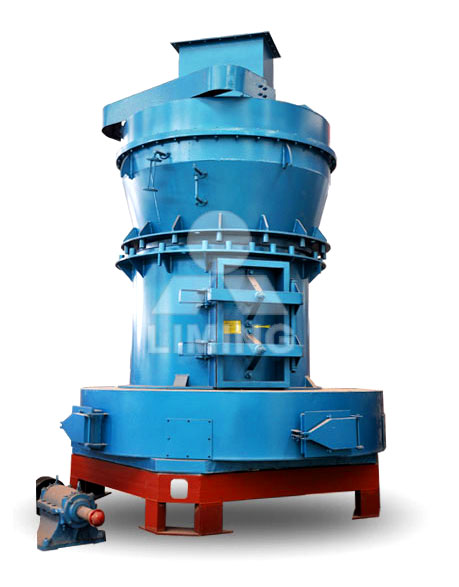

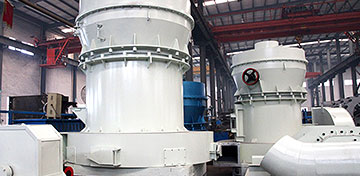

超壓梯形磨簡介
超壓梯形磨粉機歷經黎明重工科技專家多年潛心研制及創新性的開發，根據磨機用戶的使用與建議，在高壓懸輥磨粉機的基礎上更新改進設計而成，為廣大的國內外用戶提供了一種新型、、節能的高細制粉設備。該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機專利技術，是超壓梯形磨粉機在磨機領域的又一創新型表現
-
1粉碎效果良好
-
2巧妙減震設計
-
3平衡彈簧
-
4高密度葉輪裝置
-
5節能離心引風機
超壓梯形磨性能特點
推薦指數：
1、良好粉碎效果
多級階梯狀磨輥磨環設計，降低了物料下滑速度，延長了碾壓時間，提高了成品細度和產量。
2、巧妙減震設計
主機與選粉機采用軟聯結，減震彈簧與密封帶合力減輕了震動和噪音，切避免了共振。
3、平衡彈簧
利用杠桿原理將磨輥總成通過拉桿和水平放置的彈簧聯結一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸和軸承的損耗，提高了使用壽命。
4、高密度葉輪裝置
在成品細度不變的情況下，高密度、高精度葉輪比低密度葉輪轉速低，減少了氣流阻力，同等動力下成品產量提高50%以上，細度更優。
5、節能離心引風機
葉輪式節能風機，效率比直葉片老式風機大大提高。

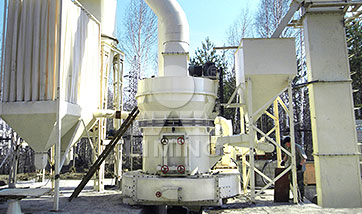

超壓梯形磨案例現場

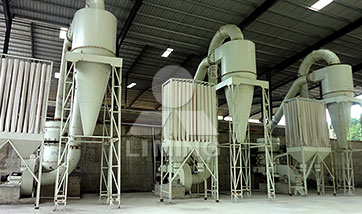

加工石灰石磨粉機客戶現場
磨粉機：TGM160，整機額定功率282.5KW
原料與成品：把石灰石加工成電廠脫硫劑，250目=D95
運行實例：北方一客戶，單臺時產11噸
客戶評價經過多方考察之后，我選擇了黎明重工的TGM160，平時加加油，耐磨件3年換了一套，生產上就沒別的憂慮了。關鍵的是脫硫劑的質量與產量都很有保障，讓我與電廠的合作也越來越好！

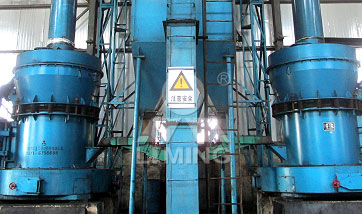

加工石膏粉機客戶現場
磨粉機：TGM130，整機額定功率157.5KW
原料與成品：325目=D95，6 t/h左右
運行實例：南方一客戶，2臺并裝
客戶評價3年前裝了一臺黎明的T130，運行非常好，后來又買了一臺，兩臺并裝，運轉穩定，沒有出現過任何故障問題，黎明是大公司、大品牌，產品質量就是不一般！

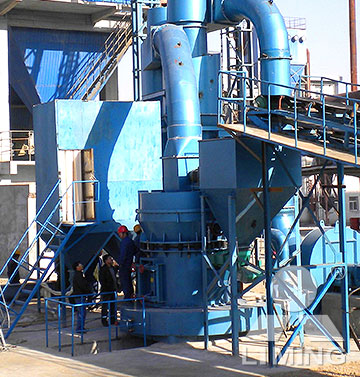

加工重鈣磨粉機客戶現場
磨粉機：TGM160，整機額定功率282.5KW
原料與成品：青石，250目，14t/h
運行實例：重鈣石粉廠，3臺并裝
客戶評價以前使用球磨機，能耗大，過磨現象嚴重，國家政策提倡使用節能型磨粉機，后來投產了3臺黎明重工的大型超壓磨，該設備運轉噪音小，產量大，能耗低，環保也完全符合國家要求。

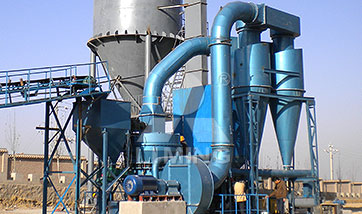

加工石膏粉機客戶現場
磨粉機：無煙煤，200目=D85，6—7 t/h左右
原料與成品：325目=D95，6 t/h左右
運行實例：某煤質活性炭廠
客戶評價高品質的煤粉是品質良好活性炭的重要基礎，使用黎明的超壓梯形磨TGM160，能夠滿足活性炭煤粉制備的嚴格要求，煤粉品質高，使用我們的活性炭能夠進入歐盟美國日本等發達市場。
超壓梯形磨系統
技術參數
|
型號
Model 技術參數 Specification 名稱 Items |
TGM100 | TGM130 | TGM160 | TGM190 | |
| 最大進料尺寸 | 25 | 30 | 35 | 40 | |
| 成品粒度 Final size(mm) |
0.8-0.045 最細可達0.038 | ||||
| 主機轉速(r/min) | 130 | 103 | 82 | 66 | |
| 磨輥 Roller |
數量(Piece) | 4 | 5 | 6 | 6 |
| 電機功率 Power (KW) |
主機功率(KW) | 37 | 75 | 132 | 200 |
| 風機功率(KW) | 37 | 75 | 132 | 200 | |
| 分析機功率(KW) | 5.5 | 7.5 | 18.5 | 18.5 | |
| 處理能力 Capacity(t/h) | 3-8 | 6-15 | 9-22 | 18-36 | |
| 外型尺寸 | 7325×7521×8200 | 8802×7505×9695 | 13025×7169×8355 | 16000×9400×9300 | |
| 注：表中處理能力指粉磨石灰石,其產品的通篩率為80%。 | |||||
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
